Como o motor do avião é preso na asa?

jéssica, em 1 outubro 2009 as 23:45 disse:
gostaria que vc me tirasse uma duvida, vc sabe como o pylon é fixado no motor???

Na verdade o motor é que é fixado no Pylon :)
O motor é preso no Pylon (Strut) através de dois montantes, uma seção traseira inferior e uma seção dianteira inferior ficam presos no motor, e duas seções superiores ficam presas no pylon.

A figura 1 mostra os pontos de fixação.

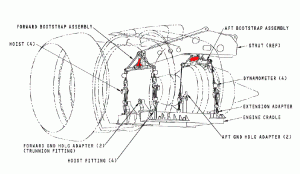

Figura 1

Figura 1 - Clique para Ampliar

Este montantes suportam as cargas de potencia (empuxo), peso do motor e torque (gerado pela rotação do fan).

A seção inferior do montante dianteiro fica conectada ao motor por 4 parafusos de tensão e possui dois “thrust links” , que ficam presos em um “clevis” na carcaça do motor (ver no desenho em vermelho a frente).

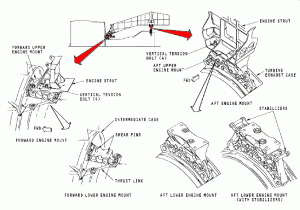

Figura 2 - Clique para Ampliar

Figura 2 - Clique para Ampliar

A seção inferior do montante traseiro fica conectada na carcaça da parte de exaustão da turbina (ver figura 2 a posicao dos montantes e figura 3 para um close-up do montante traseiro), e também é preso por quatro parafusos de tensão.

Este montante traseiro possui umas barras estabilizadoras que permitem a expansão térmica do motor (já que a parte de trás vai esquentar e expandir).

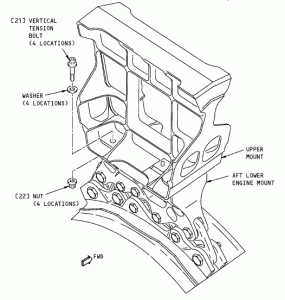

Figura 3 - Clique para Ampliar

Figura 3 - Clique para Ampliar

Então o motor é preso de uma maneira bem simples, por apenas 8 parafusos, quatro na frente e quatro atras..rs (tomando como exemplo o motor PW4077/4090 do Boeing 777). O montante inferior se encaixa no superior, da-se o torque em quatro parafusos e pronto. Por isso, durante as turbulências, se você olhar para o motor verá que ele se move lateralmente em relação a asa, pois é preso apenas em dois pontos.

Geralmente quando se troca o motor, todos os parafusos de tensão são também substituídos, mas em alguns casos podem ser inspecionados com liquido penetrante para verificação de rachaduras e reinstalados.
